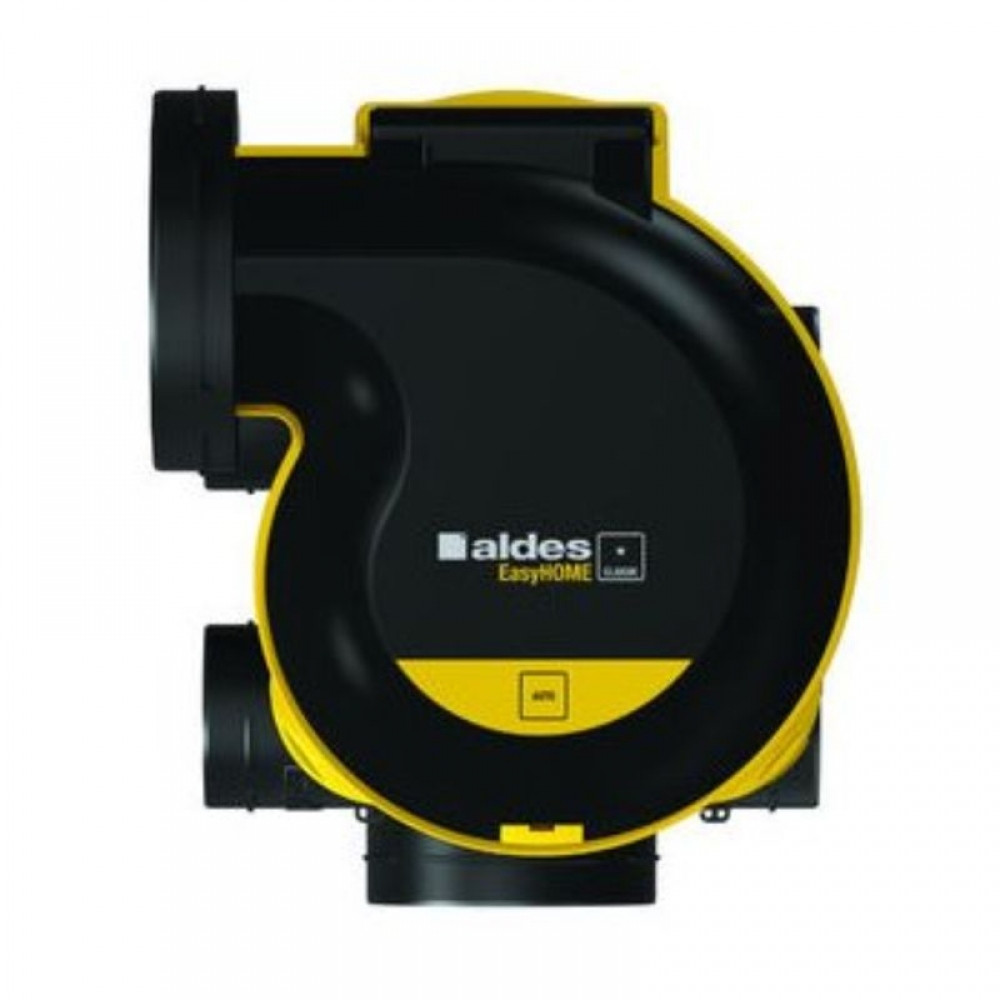

Aldes EasyHOME Auto Classic központi elszívó ventilátoros rendszer + ColorLine rácsok (szettben)

Alkalmazási terület:

• Padlástérrel rendelkező családi házakhoz
• Új építéshez, felújítás vagy átalakítás esetén
• Új telepítésként vagy meglévő rendszer ventilátor cseréjéhez
• 1 konyha és maximum 4 vizes helyiség csatlakozás

Működési elv:

• EasyHOME Auto megújítja lakása levegőjét a nap 24 órájában a 7 minden napján 2 féle üzemmódban:
          - AUTO üzemmód: állandó légmennyiség minden helyiségben
          - KONYHA BOOST mód: magas fordulat kapcsolóval indítva

Leírás:

• A CLASSIC készülékek újrahasznosított műanyagbólkészülnek
          - 1 x Ø125 konyha,
          - 4 x Ø80 vizes helyiség,
          - 1 x Ø160/125 kivezetés csatlakozással
• Az egyes ágakon levő légmennyiség helyiségenként (konyha, fürdőszoba és WC) tömegáram vezérlőkkel külön-külön szabályozhatók
• Kétfokozatú AC motor (230V/50Hz, 1 fázis), 14W / 26W energiafogyasztás (üzemmódtól függően)
• Hangteljesítmény: 41 dB(A), 100 m³/h NAPI üzemmódban
• Elektromos védettség: IPX2

Geometriai méretek

Működési séma

ColorLine rács működési séma

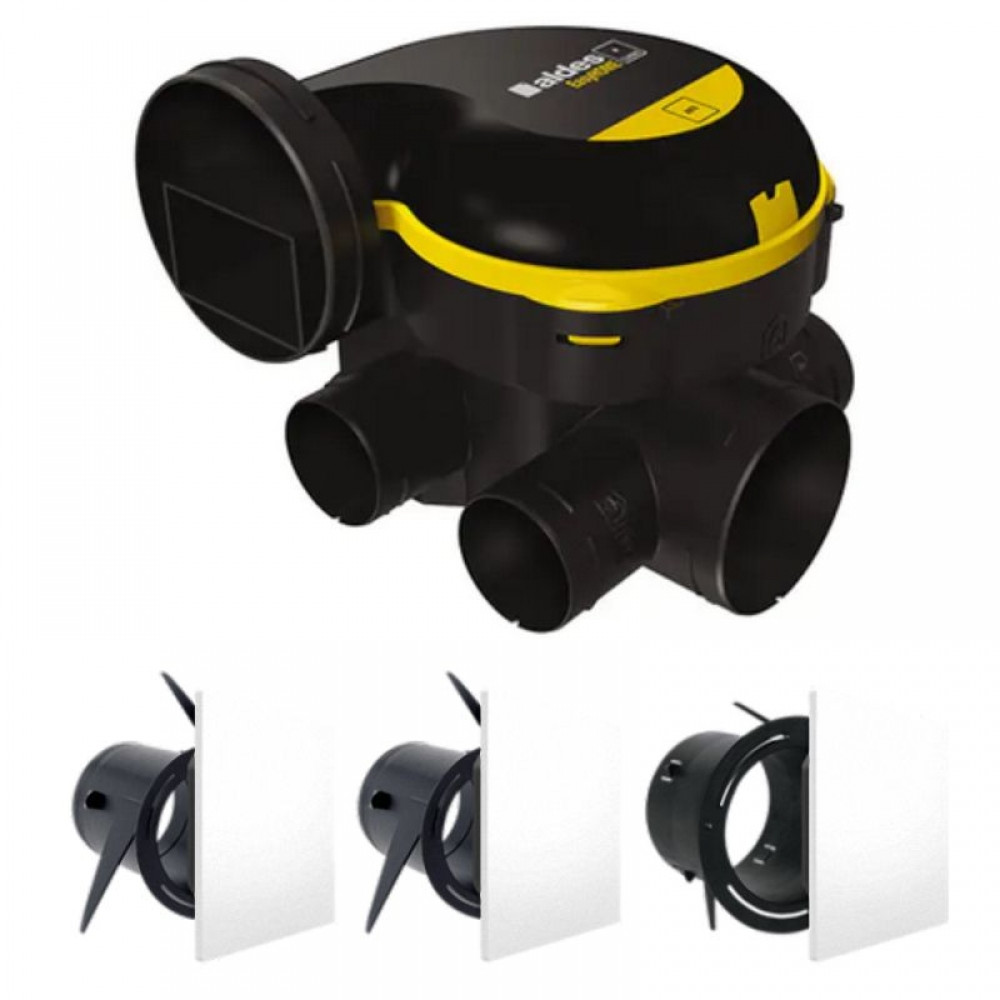

A szett tartalma:

• 1 db EasyHOME Auto Classic ventilátor
• 1 db Ø125 mm konyhai szabályzó
• 2 db Ø80 mm fürdőszobai szabályzó
• 2 db Ø80 mm WC helyiség szabályzó
• 1 db Ø125 mm fehér ColorLine rács + rögzítő
• 2 db Ø80 mm fehér ColorLine rács + rögzítő
• 2 db Ø80 sapka
• 1 db kivezető adapter Ø160/125
• 1 db Függesztő (tetőtéri függesztéshez)

Telepítés:

• A tetőtérbe függesztve elhelyezhető a mellékelt kábel segítségével
• Piktogramok a ventilátoron és tartozékain a szerelés megkönnyítésére
• Gyorscsatlakozós elektromos bekötések
• Csőcsatlakozás a ventilátor egységhez:
          - Ø125 mm a konyhába,
          - Ø80 mm fürdőbe és a WC-be
          - Ø160 vagy Ø125 a kivezetéshez, szükség esetén használva az átalakítót

Kiegészítők (opcionális):

• Kétfokozatú szabályzó
• Easy Clip csatlakozó + rögzítő Ø125 mm
• Easy Clip csatlakozó + rögzítő Ø80 mm
• Easy Clip csatlakozó + rögzítő Ø160 mm
• AUTO + BIP rács WC szett kiegészítőként
• AUTO + BIP rács fürdőszobai szett kiegészítőként

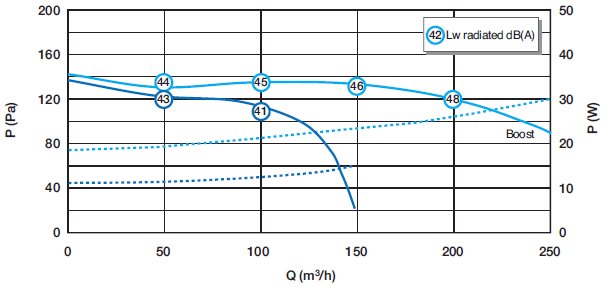

Légszállítás + akusztika

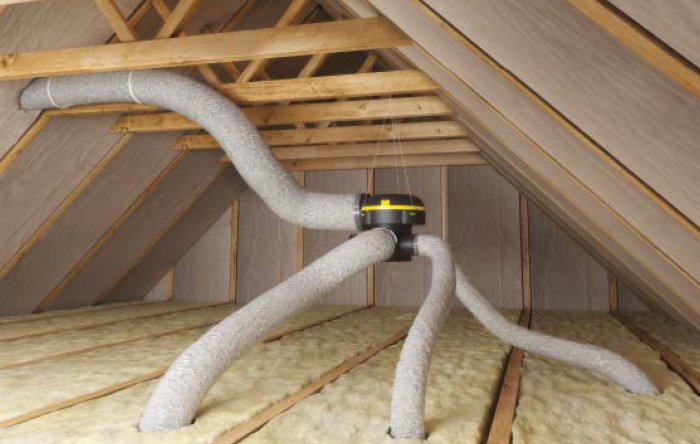

Padlástéri felfüggesztés
