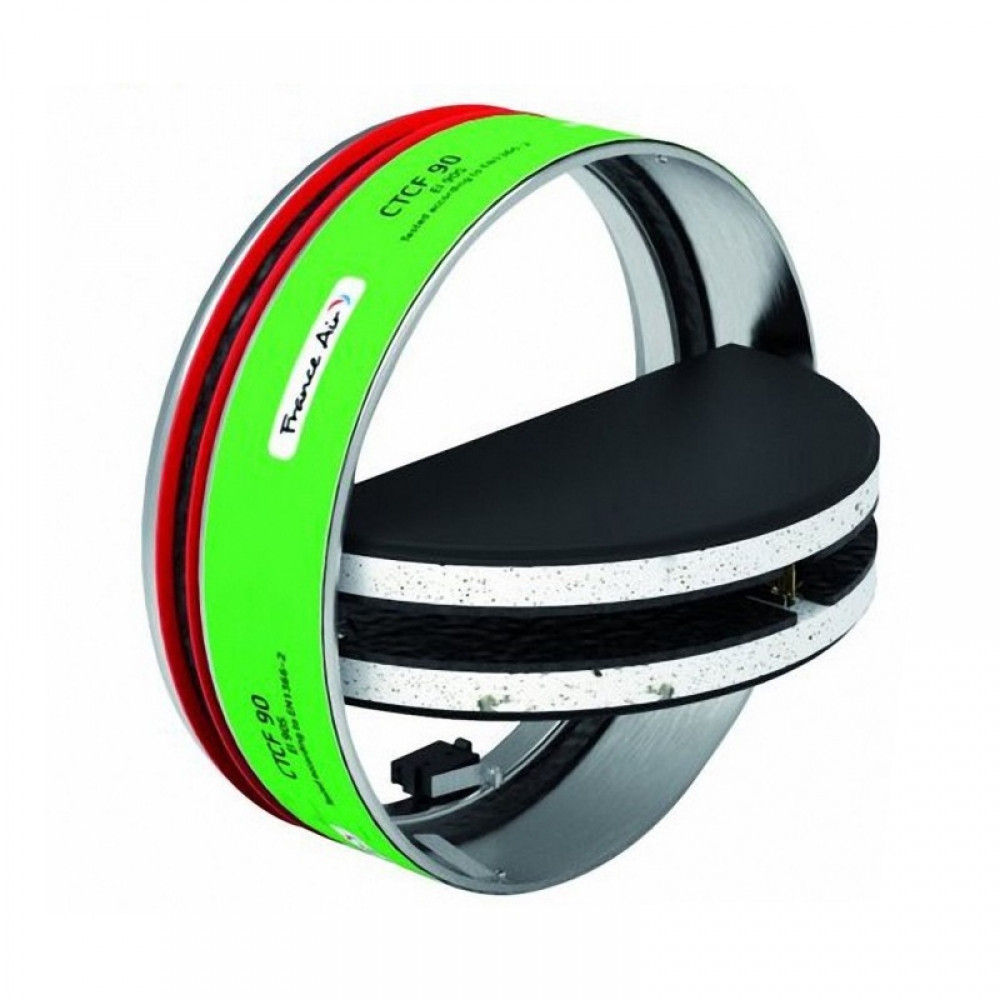

A CTCF90 típusú csőbe tolható tűzvédelmi visszacsapó szelepben két, félkör alakú csappantyú lap van összefogva egy termikus kioldó elemmel, mely 90 perc tűzállóságot biztosít. Tűz esetén, amennyiben a levegő hőmérséklete 70 °C fölé ér, az olvadóbiztosíték szétold, és a két csappantyú elzárja a tűz vagy a füst továbbterjedésének lehetőségét. Beépítési névleges méretei: NA80, 100, 125, 150, 160 és 200 mm.

Működés:

A CTCF típusú csőbe tolható tűzvédelmi visszacsapó csappantyú egy ideális megoldás a tűz továbbterjedésének megakadályozásához a kis keresztmetszetű légcsatornáknál (80– 200 mm-ig)
Két, félkör alakú visszacsapó csappantyú lap van összefogva egy termikus kioldó elemmel
Tűz esetén, amennyiben a levegő hőmérséklete 70 °C fölé ér, az olvadóbiztosíték szétold, és a két csappantyú elzárja a tűz vagy a füst továbbterjedésének lehetőségét

Alkalmazási terület:

Légcsatorna rendszerekhez, tűzvédelemre
Beépítési lehetőségek: betonfal, padló, mennyezet, válaszfalak
Tűzállóság: 90perc
Működési környezeti hőmérséklet: +5 °C és +45 °C között
Max 90% páratartalom tartományhoz (kondenzáció nem megengedett!)
Függőlegesen és vízszintesen is beépíthető

Anyaga:

Acél ház

Kivitel:

Acél készülékház
Olvadóbiztosíték, 72 °C
Szálas szilikát lamellák

Beépítés:

Kör keresztmetszetű légcsatorna rendszerekhez, tűzszakasz határhoz (fal vagy padló) helyezendő
Figyelem: a csappantyú beépítésekor figyelni kell arra, hogy az utólag ellenőrizhető és karbantartható legyen!
