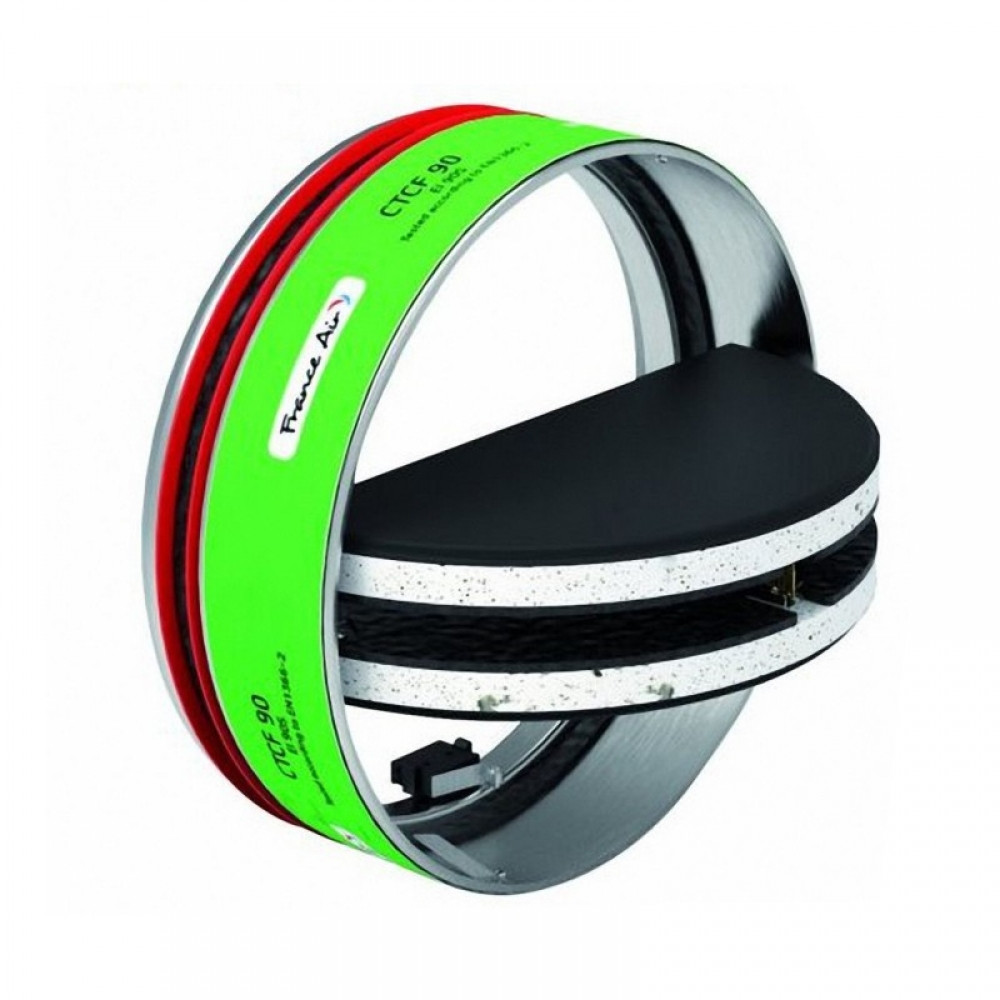

Csőbe tolható tűzvédelmi visszacsapó szelep CTCF90 NA 150 mm (tűzállóság: 90 perc)

Működés:

• A CTCF típusú csőbe tolható tűzvédelmi visszacsapó csappantyú egy ideális megoldás a tűz továbbterjedésének megakadályozásához a kis keresztmetszetű légcsatornáknál (80– 200 mm-ig)
• Két, félkör alakú visszacsapó csappantyú lap van összefogva egy termikus kioldó elemmel
• Tűz esetén, amennyiben a levegő hőmérséklete 70 °C fölé ér, az olvadóbiztosíték szétold, és a két csappantyú elzárja a tűz vagy a füst továbbterjedésének lehetőségét

Alkalmazási terület:

• Légcsatorna rendszerekhez, tűzvédelemre
• Beépítési lehetőségek: betonfal, padló, mennyezet, válaszfalak
• Tűzállóság: 90 perc
• Működési környezeti hőmérséklet: +5 °C és +45 °C között
• Max 90% páratartalom tartományhoz (kondenzáció nem megengedett!)
• Függőlegesen és vízszintesen is beépíthető

Anyaga:

• Acél ház

Kivitel:

• Acél készülékház
• Olvadóbiztosíték, 70 °C
• Szálas szilikát lamellák

Beépítés:

• Kör keresztmetszetű légcsatorna rendszerekhez, tűzszakasz határhoz (fal vagy padló) helyezendő
• Figyelem: a csappantyú beépítésekor figyelni kell arra, hogy az utólag ellenőrizhető és karbantartható legyen!

Tanúsítás:

• EN 1366-2 szabványnak megfelelően

Tartozékok, kiegészítők (opcionális):

• Unipoláris végálláskapcsoló
• Termikus kioldóelem

Felépítés:

• 1; Acél készülékház
• 2; Két, félkör alakú csappantyúlap
• 3; Hőre duzzadó tömítés
• 4; Légoldali gumitömítés
• 5; Termikus kioldó elem: 70 °C
• 6; Rögzítő kampó
• 7; Egypólusú végálláskapcsoló (opció)

Geometriai méretek
