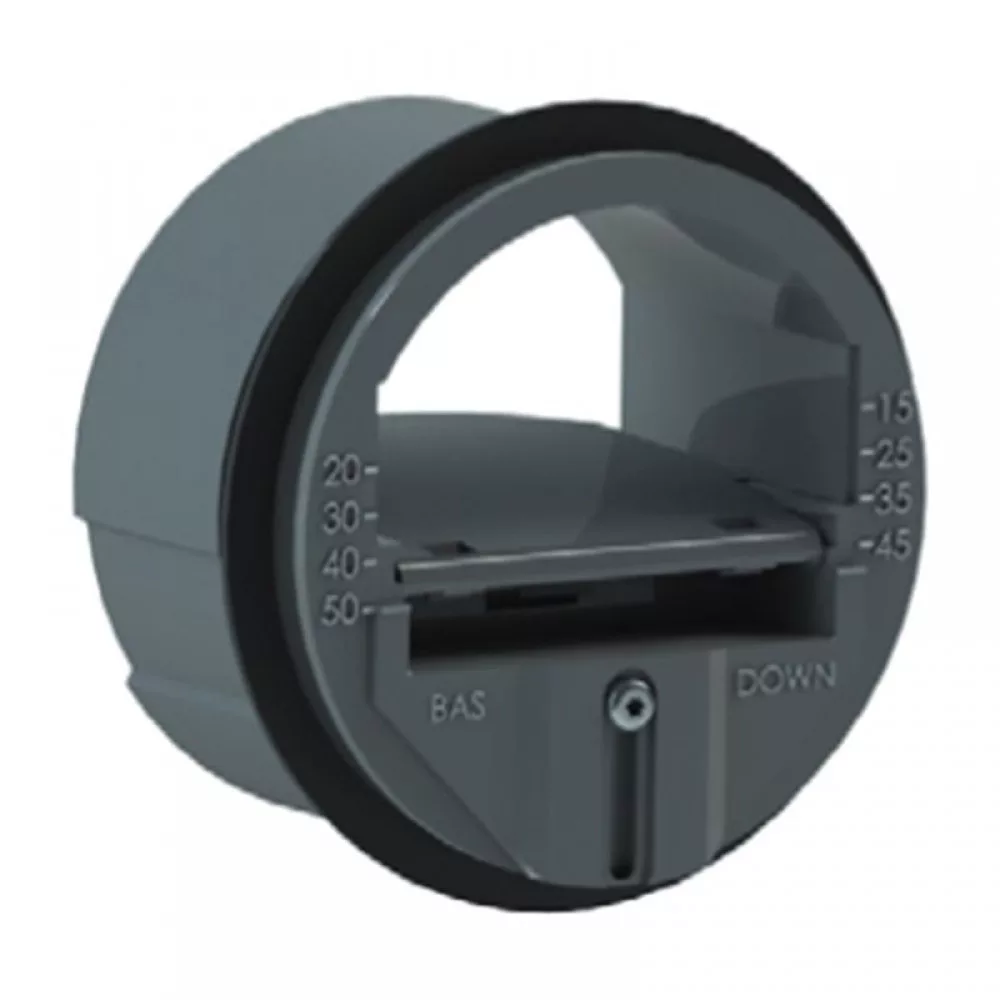

KVR-R Ø 100 Állítható állandó térfogatáramú légmennyiség szabályzó 50-100 m³/h

• Részletek
• Adatok

Részletek

NA 100 mm állandó légmennyiség szabályzó kör keresztmetszetű csővezeték rendszerhez ; Csővezetékbe tolható, M1 osztályú tűzálló műanyag készülék ; Légszállítása 60-75-90-100 m3/h ; 50-200 Pa közötti külső ellenállás tartományban használható ; Befúvó és elszívó rendszerekhez ; Maximális működési hőmérséklet: 60°C ; Tartalmaz egy állítóművet, önszabályzó szelepet, rozsdamentes acélrugót és gumis, légtömör tömítést ;



Alkalmazása:

• Befúvó és elszívó rendszerekhez
• Működési hőmérséklet: 60°C
• Csővezetékbe tolható
• 50 - 200 Pa közötti külső ellenállás tartományban használható

Kivitel:

• NA 80 - 250 mm
• Légszállítás: 15 - 700 m³/h
• Fekete színű
• M1 osztályú tűzálló műanyag készülék NA 80 - 150mm
• NA 160 - 250 átmérő között acél készülék
• Tartalmaz: állítóművet, önszabályzó szelepet, rozsdamentes acélrugót, gumis, légtömör tömítést















KVR-R beépítési séma











Letölthető műszaki adatlap









Letölthető nyomásveszteség diagram





Adatok

Cikkszám:

TBB020102106010
