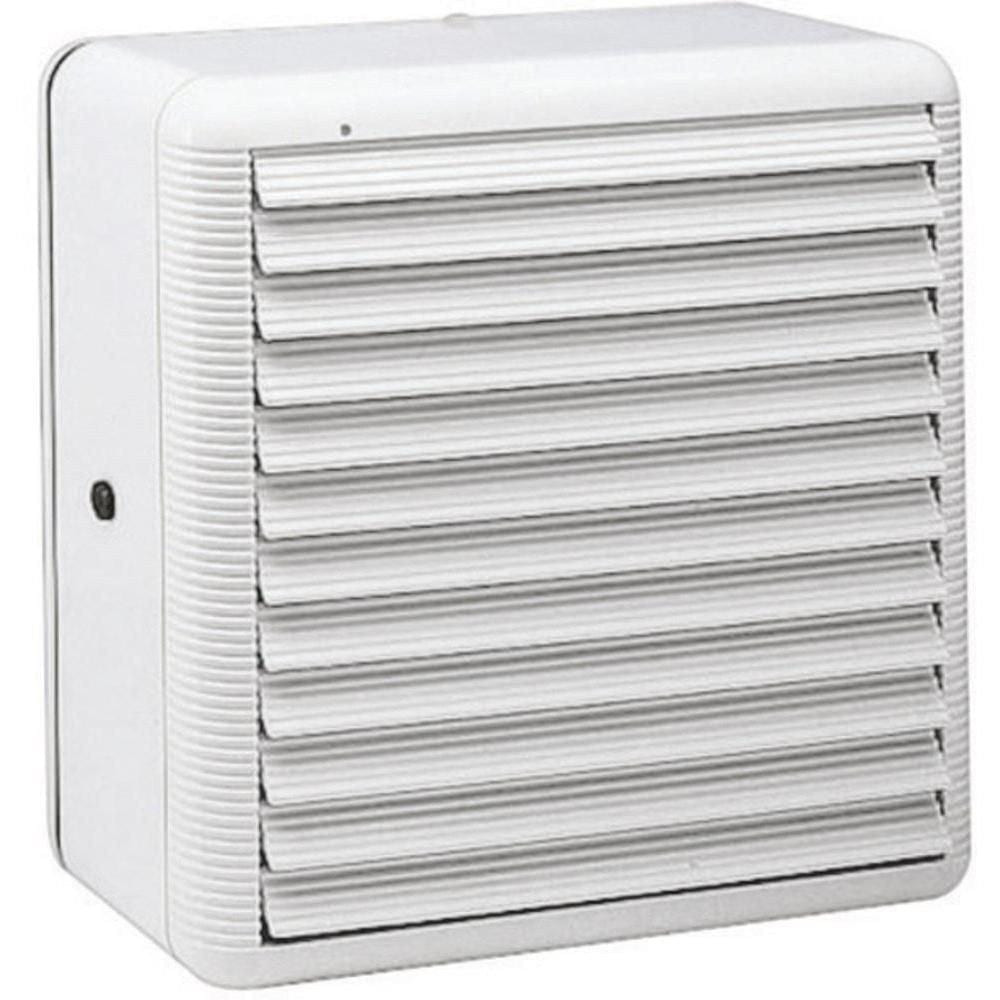

RED-RING Vitro 6/200A ablakventilátor

Ismertető

A RED-RING ablak ventillátorok egyszerűen szerelhetők és üzemeltethetők. Alkalmazásuk lakás vagy kisebb iroda szellőztetésére. Bármely ablakba könnyen beépíthetők (egyrétegű ablak, hőszigetelt ablak, dupla ablak együtt nyíló). Vékony lemezekbe vagy vastag falakba egyaránt beépíthető. Légszállítási teljesítmény 80-1400 m3/h-ig. Nagyobb típusoknál a forgásirány változtatható. Az ablak ventillátorok automata zsaluval ellátottak.

Méretrajz



Típus	A	B	Ga	Gi	Súly [kg]
Vitro 9/750A	287	287	23	115	3,5
Vitro 12/1400A	364	364	25	137	5
Vitro 6/200A	195	195	21	105	1,7
Vitro 6/300A	195	195	21	105	1,7
Vitro 6/300M	195	195	21	105	1,7
Vitro 9/700M	288	288	23	115	3,5



Műszaki adatok

Típus	Légszállítás [m3/h]	Helyiség térfogat [m3]	Üveg kivágás mérete átm. min-max [mm]	Üveg vastagság max. [mm]	Zajszint [db (A)]	Motor teljesítmény [W]
Befúvó és elszívó ablak ventilátor, befúvó és elszívó üzemmóddal, automata zsaluval
Vitro 9/750A	700	70	254-258	30	50	46
Vitro 12/1400A	1400	150	324-329	30	59	106
Elszívó ablak ventilátor automata zsaluval
Vitro 6/200A	200	20	184-188	25	43	20
Vitro 6/300A	300	30	184-188	25	48	45
Elszívó ablak ventilátor húzó kapcsolóval
Vitro 6/300M	300	30	184-188	25	41	48
Vitro 9/700M	700	70	254-258	30	50	46

Beszerelési útmutató
