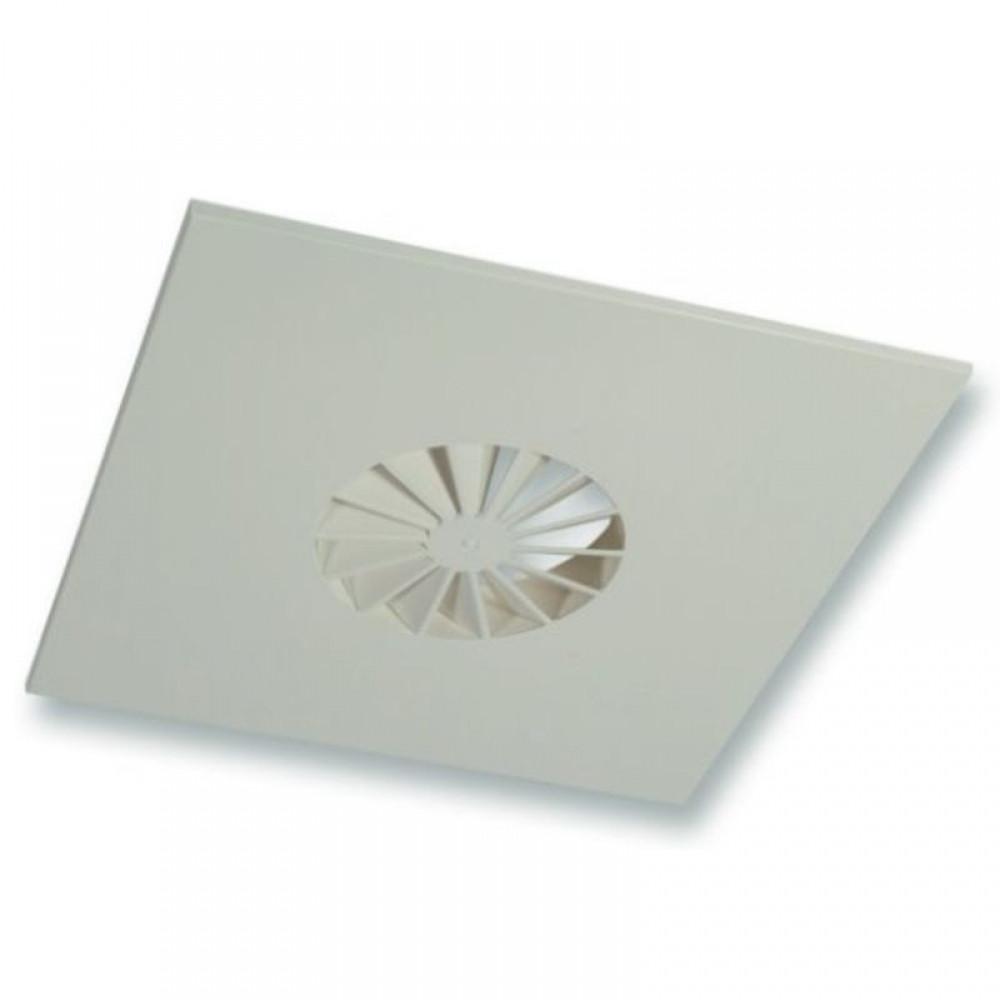

PS/RWR-N 200 perdületes mennyezeti acél anemosztát fix lamellákkal álmennyezethez (RAL9016) NA 200 mm

• Részletek
• Adatok

Részletek

PS/RWR-N 200 perdületes mennyezeti acél anemosztát 12 db fix lamellával, NA 200 mm; Maximális légszállítás 220 m³/h; Kör alakú, örvényes mennyezeti elszívó/befúvó anemosztát; Anyaga acél, színe fehér (porszórt, RAL 9016); Levegő befúvásra és elszívásra alkalmas, szellőző és légkondicionáló rendszerekben; Direkt beépítés csőcsonkba, vagy osztódobozba; Az alaplemez mérete igazodik a 600 x 600-as álmennyezeti rasztermérethez (valós mérete: 595 x 595 mm)



Alkalmazási terület:

• Levegő befúvásra és elszívásra a szellőző és légkondicionáló rendszerekben
• 600 x 600 mm-es kazettás álmennyezethez

Kivitel:

• Fix lamellák
• Maximális légszállítás 125 m³/h
• Kör alakú
• Örvényes mennyezeti befúvó anemosztát
• Anyaga: acél
• Színe: fehér (RAL9016)

Beépítés:

• Központi csavarral a csatlakozó doboz tartó hídjához (befúvás)
• Csőcsonkhoz a nyaknál, csavarokkal (elszívás)





Geometriai méretek, tulajdonságok







Osztódobozos beépítési mód











Útmutató a méretezéshez







Letölthető műszaki adatlap







Letölthető kiválasztási segédlet







Adatok

Cikkszám:

TBA04472C600200
