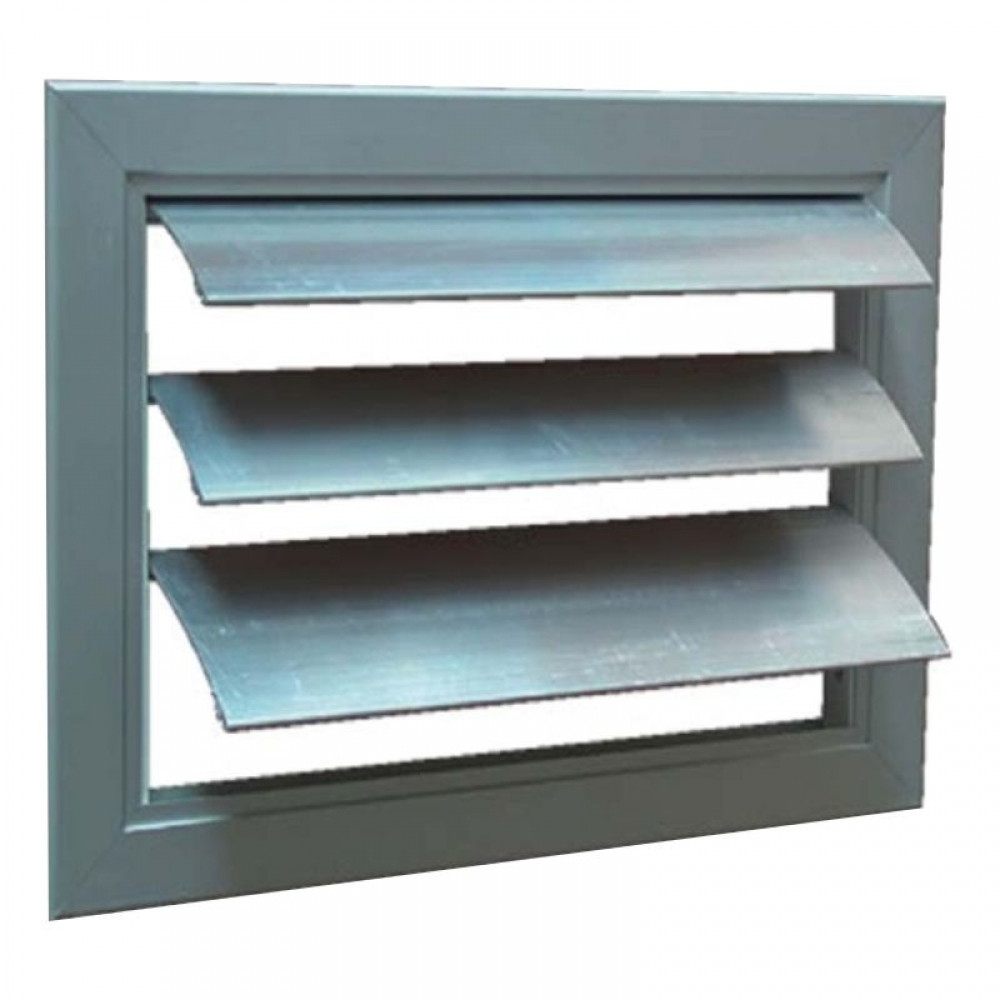

OKM E 200 x 300 mm alumínium túlnyomás kibocsátó zsalu, elszívó rendszerhez

• Részletek

Részletek

Négyszög alakú, anodizált alumínium keretes és lamellás túlnyomás kibocsátó zsalu, levegő elszívó rendszerekhez. Sík felületre szerelhető, az 50 mm széles lamellái alapállásban zártak, túlnyomásra nyitódnak. BLR-A esővédő zsaluval együttesen is alkalmazható (lásd lentebb). Falsíkra szerelhető beépítő keretbe vagy rögzítő csavarokkal (egyik sem alaptartozék). A típus megnevezés (OKM E) után található első szám a zsalu névleges szélességét, míg a második szám a zsalu névleges magasságát jelöli.



Alkalmazási terület:

• Túlnyomásos vagy depressziós helyiség esetén is alkalmazható
• Együttesen a BLR-A esővédő zsaluval egybeépítve is rendelhető

Anyaga:

• Alumínium

Színe:

• Natúr alumínium szín (anodizált felület)
• Kérésre bármely RAL színben rendelhető (feláras)

Kivitel:

• 25 mm szélességű keret
• Minimum 200 x 200 és maximum 1000 x 1000 mm-es méretnagyságban
• Alumínium, 50 mm széles lamellák
• Elszíváshoz (OKME), vagy befúváshoz (OKMI) vízszintesen mozgó lamellákkal
• (A lamellákon hangcsillapító szigetelés kérésre elhelyezhető)

Beépítés:

• Falsíkra szerelhető beépítő keretbe, vagy csavarral rögzíthető

Kiegészítők (opcionális):

• Beépítő keret - CCN





Metszet - OKME







Metszet - OKME + BLR-A







Légszállítási jellemzők







A szellőzőrácsok és anemosztátok teljes választékát IDE KATTINTVA tekintheti meg.







Letölthető műszaki adatlap
