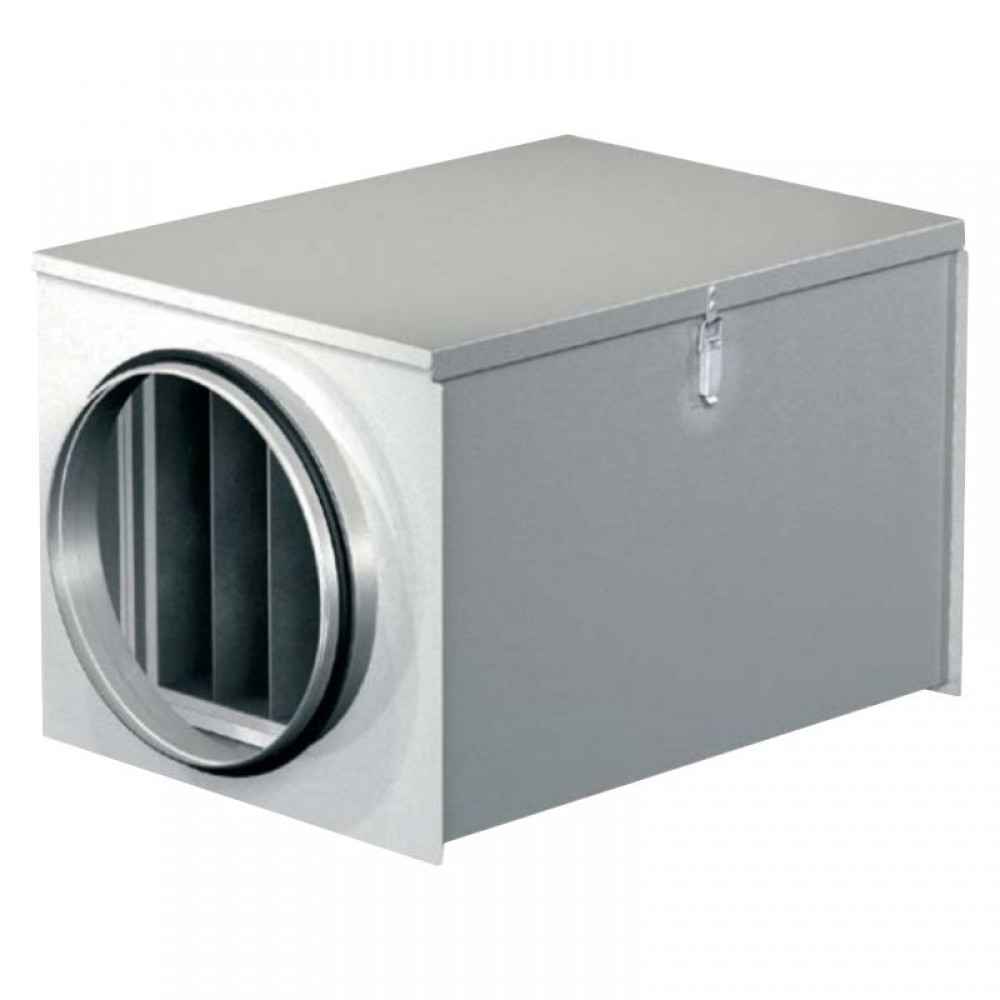

FLF-A 315 szűrőház G4-es zsákos szűrővel

• Részletek

Részletek

Légtechnikai elszívó/befúvó- és légkondicionáló rendszerekben két csővezeték közé építhető szűrőház G4-es szűrővel, kör keresztmetszetű légcsatornához. Anyaga: horganyzott acél ház, felülről nyitható, könnyen hozzáférhető, eldobható zsákos (táskás) szűrővel (a szűrő alaptartozék). Névleges csatlakozó átmérő: 315 mm.



Anyaga:

• Horganyzott acél

Kivitel:

• Horganyzott acél szűrőház, felülről hozzáférhető
• Táskás G4-es (Coarse 75% ISO 16890) szűrővel

Beépítés:

• Két légtechnikai csővezeték közé építhető

Tartozékok, kiegészítők (opcionális):

• Tartalékszűrő - FLF-ASP

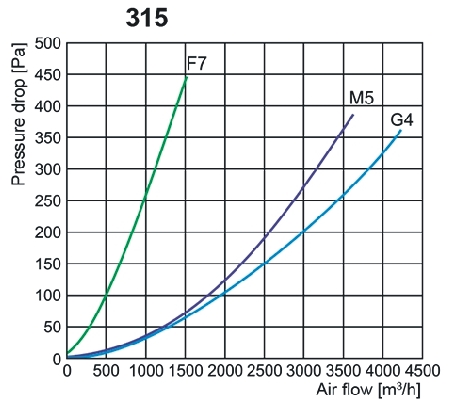

Nyomásveszteség diagram

Jelmagyarázat:

• Ps [Pa] = Nyomásesés a szűrőn, Pa-ban
• Q [m³/h] = Légszállítás, m³/h-ban
• 100, 125,..., 630 = A szűrőház csatlakozó csonkjainak névleges átmérője







Letölthető műszaki adatlap











Letölthető nyomásveszteség diagramok











A légtechnikai szerelvények teljes választékátIDE KATTINTVAtekintheti meg.
