Anodizált (natúr színű) egysoros alumínium fali rács, vízszintes fix lamellákkal, 15°-os kifúvási szöggel, levegő elszíváshoz és befúváshoz a légtechnikai rendszerekben. Kiegészítőként beépítő keret és mennyiségszabályozó zsalu is rendelhető. Qmax= 60 m3/h. A típus megnevezés (ALG-15) után található első szám a rács névleges szélességét, míg a második szám a rács névleges magasságát jelöli.

Alkalmazási terület:

Levegő befúvásra és elszívásra a szellőző és légkondicionáló rendszerekben

Anyaga:

Alumínium

Színe:

Natúr alumínium színű

Kivitel:

Lamella: fix (nem állítható) 15°
Egysoros, vízszintes lamellák

Beépítés:

Rejtett rögzítés klipsszel a beépítő keretben (CCN)

Tartozékok, kiegészítők:

Beépítő keret - CCN
Légmennyiség szabályzó zsalu - DWN
Csatlakozó doboz - REW
Szigetelt csatlakozó doboz - REW ISO

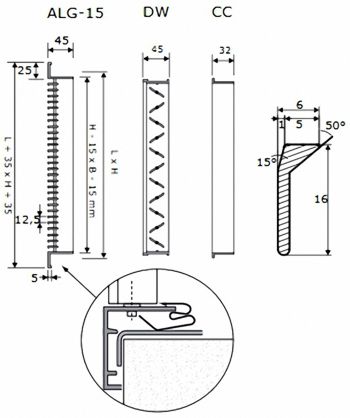

Beépítési vázlat

Az ábrán látható L x H jelölés a légcsatorna mérete.

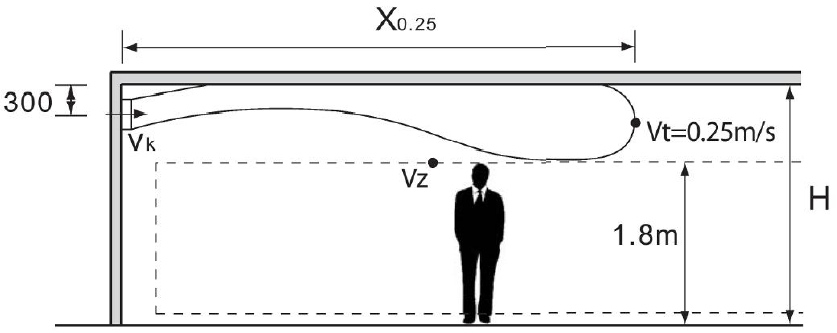

Elhelyezési vázlat

A kiegészítőként rendelhető REW szigeteletlen csatlakozó dobozokat IDE KATTINTVA tekintheti meg.

A kiegészítőként rendelhető REW-ISO szigetelt csatlakozó dobozokat IDE KATTINTVA tekintheti meg.

A szellőzőrácsok és anemosztátok teljes választékát IDE KATTINTVA tekintheti meg.

Letölthető műszaki adatlap

Egysoros alumínium fali rács ALG-15 200 x 100 mm, fix lamellás, 15°-os kifúvással
