Méretrajz

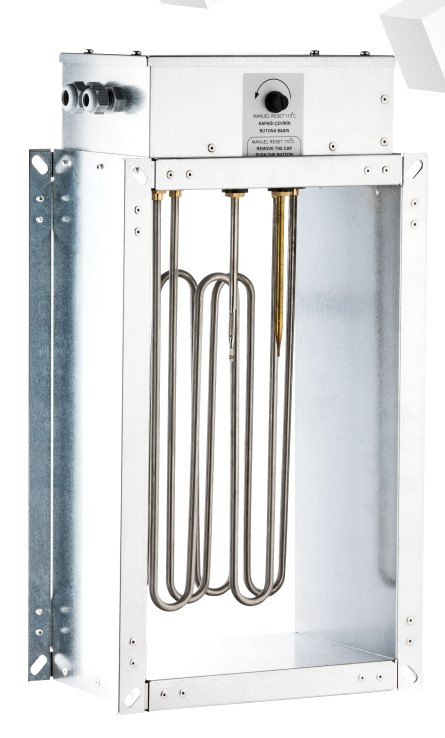

Légcsatornában elhelyezhető elektromos fűtőbetét:
Központi szellőztető rendszer légcsatornájába beépíthető elektromos fűtőbetét, magas korrózióállóságú kivitelben, horganyzott lemez vagy rozsdamentes acéllemez házzal. A fűtőbetét fűtőelemei AISI 304 rozsdamentes acélból készülnek.
Általános szellőztetési feladatokra, szellőzőrendszerekben történő elhelyezésre tervezték. A különböző csatornatípusokhoz többféle méretben és teljesítményben rendelhetők. Alkalmasak a kültérről az épületbe bevezetett levegő előmelegítésére vagy utófűtő megoldáskén a központi szellőztető készülék által a már kezelt, bevezetetni kívánt levegő hőmérsékletének emelésére.
Kapcsolási rajz: a fűtőegység fedelében kerül elhelyezésre! A megfelelő működés érdekében a fűtőbetét vezérlését a központi szellőztető készülékről célszerű elvégezni a gép kötődobozában megtalálható "7"-es pont és a fűtőegységben megtalálható "K1"-es pont öszekötése, valamint ugyanebben a kötődobozban megtalálható "11"-es pont és a fűtőegység "R" pontjának összekötésével.
