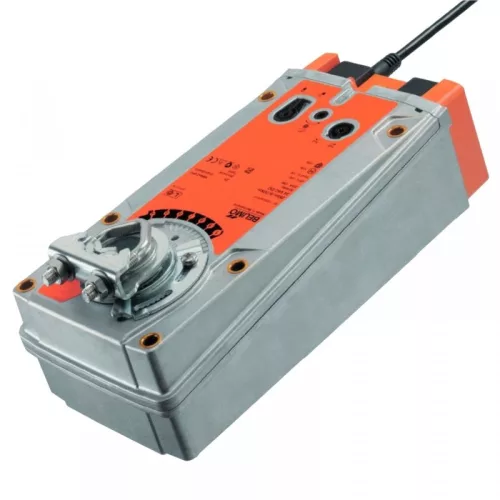

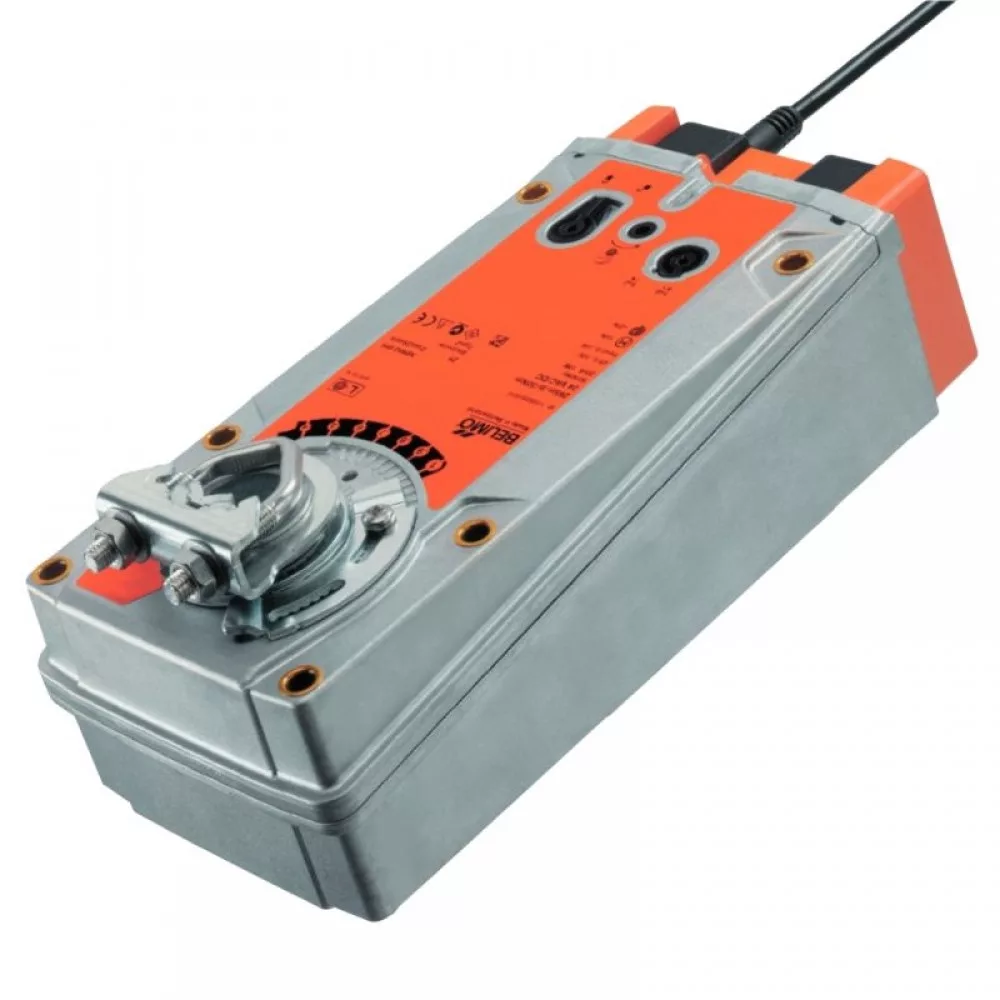

Belimo EF24A-SR rugóvisszatérítéses zsalumozgató, 24 V (30 Nm; 6 m²-ig)

• Részletek

Részletek

Rugó visszatérítésű zsalumozgató max. 6 m² keresztmetszetű biztonsági zsaluhoz, beépített segédkapcsolóval, pozicionáló nélkül. Közvetlenül a zsalu tengelyére szerelhető. III. biztonsági besorolású, extra alacsony feszültséggel. Megfordítható forgásirányú (beépítés szerint), mechanikus végálláskapcsolóval ellátott. Üzemi hőmérséklet: -30 és +50 °C között. Egy univerzális bilincs segítségével a zsalu tengelyére egyszerűen, közvetlenül felszerelhető. Az elfordulásgátló szerkezet szériatartozék.



Gyártmány:

• Belimo

Alkalmazási terület:

• Fagyvédelmi zsalukhoz

Műszaki jellemzők:

• Nyomaték: 30 Nm
• Névleges feszültség: 24V AC/DC
• Szabályzás: folyamatos, standard szabályzó jel DC 0-10V, pozíció visszajelzés DC 2-10V
• A mért feszültség lehetővé teszi a zsalu pozíciójának (0-100%) elektromos jellé alakítását, és egy ellenőrző jelet ad a többi mozgató felé

Kiegészítők (opcionális):

• Trafo 15/D (230 V DC / 24 V AC) transzformátor
• SGA-24 / SGE-24 / SGF-24 pozicionálók

Műszaki adatok:

• Teljesítmény felvétel:
  • Üzemi: 7 W a névleges nyomaték esetén
  • Nyugalmi állapotban: 4,5 W
  • Kábel méretezéshez: 12 VA
• Szabályzás:
  • Szabályzó jel Y: DC 0-10 V, szokványos bemeneti impedancia 100 kΩ
  • Működési tartomány: DC 2-10 V
• Pozíció visszajelzés (feszültség mérése): DC 2-10 V, max. 0.5 mA
• Pozíció pontossága: ± 5%
• Forgásirány: megfordítható (beépítés szerint)
• Forgásirány: Y=0 V esetén: a kapcsoló helyzete 0 resp. 1
• Elfordulás szöge: max. 95°, mindkét oldalon beállítható végálláskapcsolóval korlátozva
• A mozgatót nem lehet túlhajtani: automatikusan kikapcsol, ha a végálláskapcsolót elérte
• Futásidő (motor): 150 sec. / 90°
• Futásidő (rugó visszatérítés): <20 sec. / 90°
• Hangteljesítmény szint: max. 71 dB
• Védettség: IP54 minden helyzetben







Geometriai méretek







Elektromos bekötési rajz







Befogási tartomány















Letölthető műszaki adatlap
