Visszacsapó szelep (fém, csőbe tolható) OKA-B 200 (NA 200 mm)

• Részletek

Részletek

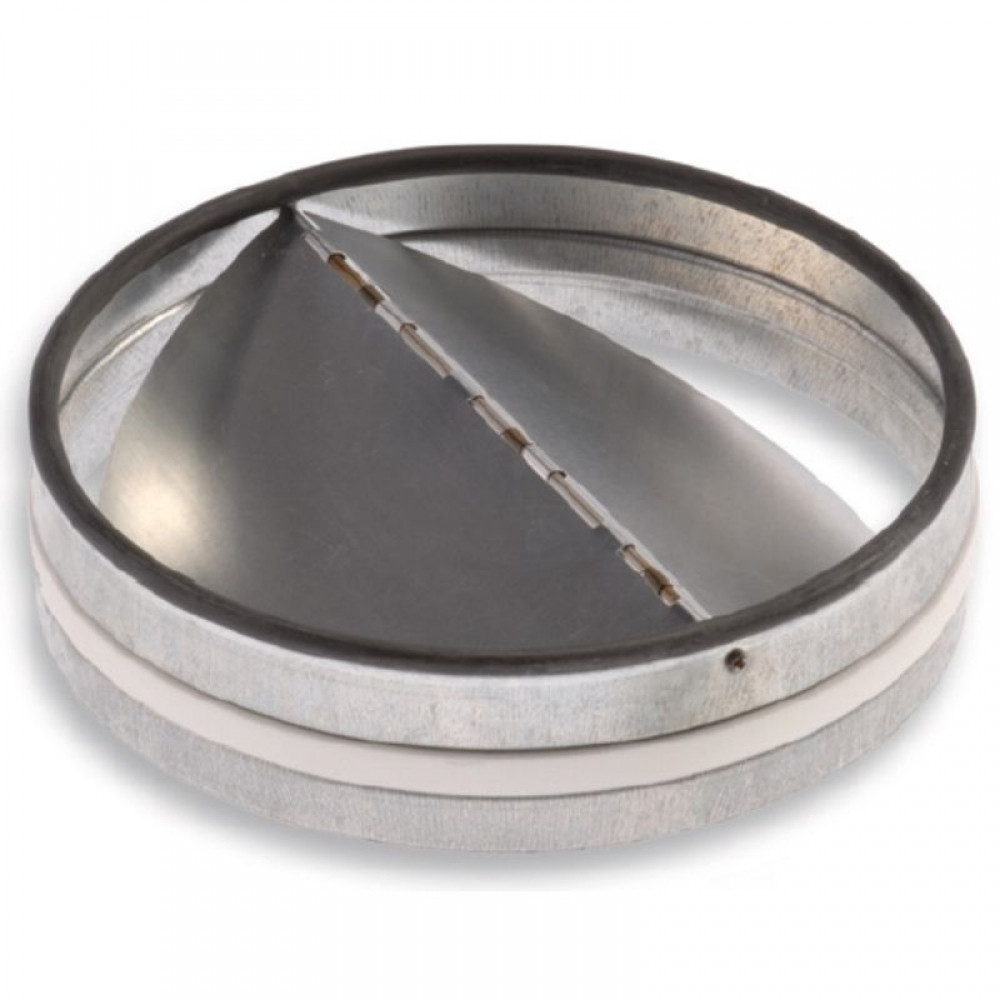

Légtechnikai csőbe tolható, rozsdamentes acél rugóval és tömítő szalaggal ellátott galvanizált acél visszacsapó szelep, szellőző rendszerekhez a levegő visszaáramlásának megakadályozására. Mérete: NA 200 mm. A visszacsapó csappantyút minden esetben a vízszintes légáram irányában kell beépíteni, tengelyének függőleges helyzetben kell állnia.



Alkalmazási terület:

• A visszaáramló légáramlás megakadályozására
• Galvanizált acél, kör keresztmetszetű visszacsapó csappantyú, légcsatorna hálózati csőbe csúsztatható kivitelben
• Hőmérsékleti használhatóság: +50 °C-ig

Anyaga:

• Galvanizált acél

Kivitel:

• A ház és a lamellák acélból készülnek
• A visszahúzó rugó rozsdamentes acélból készül
• Csőbe csúsztatható

Színe:

• Galvanizált natúr színű

Beépítés:

• A visszacsapó csappantyút a vízszintes légáram irányában kell beépíteni
• A csappantyúk tengelyének függőleges helyzetben kell lennie

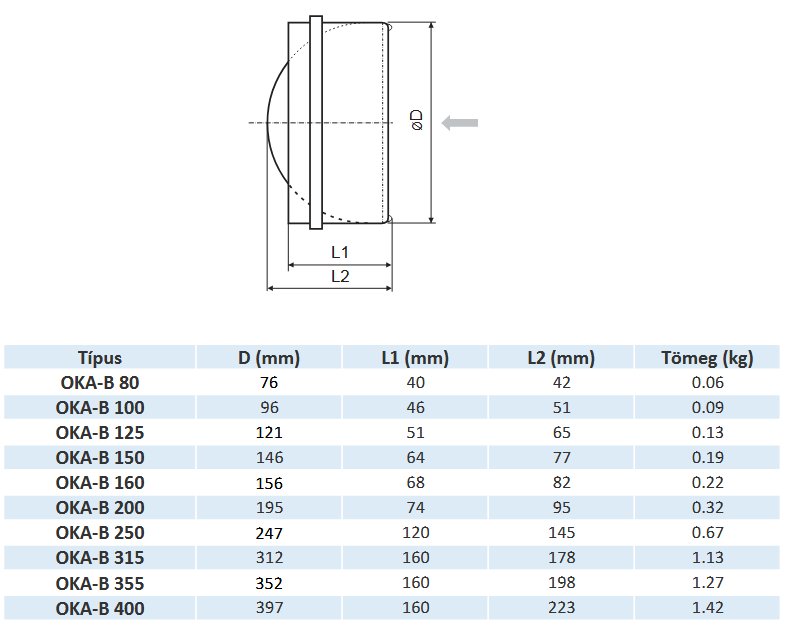

Geometriai méretek







Letölthető mérettáblázat



Letölthető kiválasztási diagram







Az összes légmennyiség szabályzótIDEkattintva tekintheti meg
